Компрессор поршневой ALTECO ACD-24/260.2

Поршневой компрессор ALTECO ACD-24/260.2 является сложным электромеханическим изделием и предназначен для производства сжатого воздуха и его дозированной подачи под давлением потребителям. Сжатый воздух используется для покрасочных работ, питания пневматического оборудования, аппаратуры и инструмента, применяемого в промышленности, строительстве, автосервисе и для других целей потребителя. Компрессоры Alteco бытового назначения и не предназначены для производственных нужд и коммерческого использования!

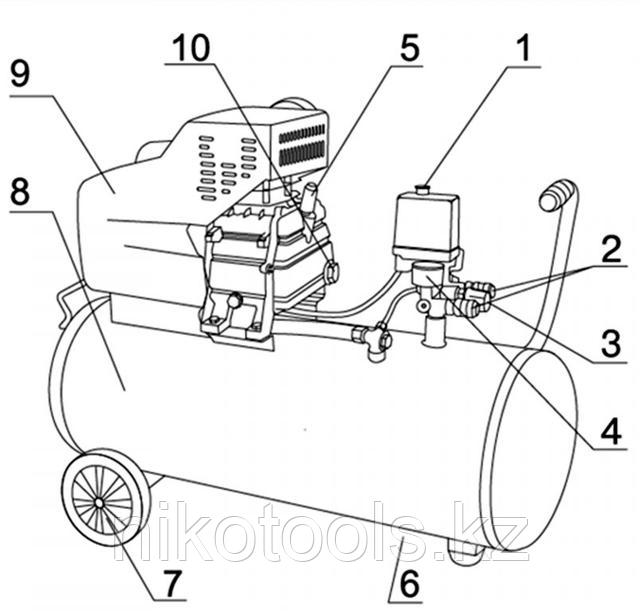

Компрессор ALTECO Standard ACD​ с прямой передачей состоит из следующих основных элементов:

1. Реле включения компрессора
2. Выходы сжатого воздуха
3. Регулятор давления сжатого воздуха
4. Манометр
5. Сапун
6. Место сброса конденсата
7. Транспортный комплект
8. Ресивер
9. Защитный кожух
10. Указатель уровня масла

Ресивер служит для сбора сжатого воздуха, выравнивания пульсации воздуха, получающейся в результате возвратно поступательного движения поршня компрессора, устранения колебаний давления в трубопроводе при неравномерном потреблении воздуха, частичного очищения воздуха от воды и масла, попадающих в ресивер вместе со сжатым воздухом.

Ресивер является также корпусом, на котором смонтированы узлы и детали компрессора. Электродвигатель предназначен для привода компрессорной группы. Привод может быть прямым (модели ACD) и ременным (модели ACB).

В электрической схеме компрессора имеется тепловой предохранитель. Он служит для выключения питания при коротком замыкании и повышении тока выше пусковых параметров в результате заклинивания или подключения компрессора к неисправной сети. После даже одного срабатывания настройки теплового предохранителя могут измениться, и точность повторного срабатывания не гарантируется.

Блок управления включает в себя: манометр давления в ресивере, манометр давления на выходе, Поршневые компрессоры с прямой и ременной передачей реле давления, регулятор давления на выходе, кнопку пуска, раздаточный кран, предохранительный клапан.

Предохранительный клапан предназначен для предотвращения повышения давления в ресивере выше допустимого. Дренажный клапан служит для слива конденсата, образующегося в ресивере. Компрессорная группа — поршневого типа,
одноступенчатая, одно и двухцилиндровая — предназначена для выработки сжатого воздуха.

Смазка трущихся поверхностей деталей компрессора осуществляется разбрызгиванием масла, резервуаром для которого служит картер.
