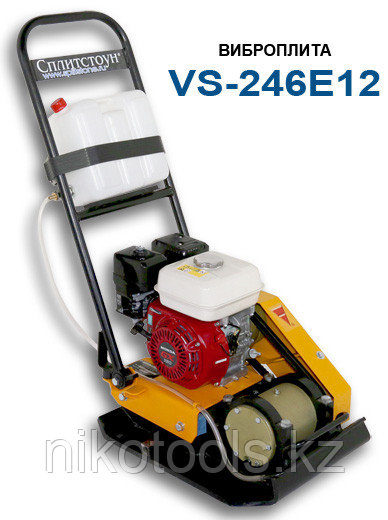

Виброплита Сплитстоун VS-246 E12

Технические характеристики Виброплита  Сплитстоун VS-246 E12

Виброплиты бензиновые

Виброплита – один из видов специализированного оборудования для дорожно-строительных работ — предназначена для укладки тротуарной плитки, уплотнения грунта, разных видов сыпучих и связных покрытий: щебня, гравия, песка, асфальта. Наиболее удобная машина при малых объёмах такого типа работ. Виброплита позволяет произвести уплотнение грунта или дорожного покрытия в тех местах, где каток использовать невозможно, на ограниченных по площадках: дорожках, траншеях. Виброплиты часто используются в качестве необходимого дополнения к другому обычно более крупному виду дорожно-строительной техники.
Виброплиты, будучи удобной и экономичной техникой, находят сегодня широкое применение в самых разных отраслях хозяйства: ландшафтном дизайне, дорожном строительстве и ремонте, различных областях строительства. Такие машины позволяют значительно сократить объёмы ручного труда и заметно интенсифицировать производство работ.

• Все модели компактны и приспособлены для многочисленных транспортировок.

• Виброплиты в отличие от вибротрамбовок имеют многократно большую силу удара.

• Виброплиты СПЛИТСТОУН составляют 30% парка всех виброплит России.

Модернизация наших виброплит и оснащение их новой складывающейся рукоятью позволило обеспечить размещение на ней пары съёмных колёс. Теперь снятые с основания плиты колёса надёжно крепятся на рукоять и вы можете больше не беспокоиться об их поиске по окончании работ.

Модельный ряд виброплит VS СПЛИТСТОУН

	VS - 134	VS - 244	VS - 246 E8	VS - 246 E10	VS - 246 E12
Режимы уплотнения
Щебень	Недопустимый	Допустимый	Допустимый	Допустимый	Допустимый
Грунты(смешанный грунт, суглинки)	Допустимый	Допустимый	Допустимый	Рекомендуемый	Рекомендуемый
Песок	Допустимый	Допустимый	Допустимый	Допустимый	Допустимый
Тротуарная плитка, брусчатка (с применением демпфирующего коврика )	Допустимый	Рекомендуемый	Рекомендуемый	Рекомендуемый	Недопустимый
Асфальт, асфальтобетон	Допустимый	Рекомендуемый	Рекомендуемый	Допустимый	Допустимый
Технические характеристики
Ширина рабочей зоны плиты, м	0,29	0,41	0,41	0,50	0,43
Габариты(ДхШхВ), мм	1040х320х1000	1055х450х975	1170х450х955	1270х450х1030	1340х500х900
Масса эксплуатационная, кг без воды с водой	68 78	84 94	100 110	100 110	132 142
Глубина уплотнения сыпучих материалов за 4 прохода до 97%, мм	100	200	210	200	250
Вынуждающая центробежная сила, кН	11	13,5	18,4	21,3	23,1
Частота вибрации, Гц	100	93	93	93	80
Скорость движения по сыпучим материалам, м/мин	20-25	20-25	20-25	20-25	20-25
Двигатель HONDA, модель	GX 160	GX 160	GX 160	GX 160	GX 160
Мощность двигателя, кВт (л.с)	3,6 (4,8)	3,6 (4,8)	3,6 (4,8)	3,6 (4,8)	3,6 (4,8)
Объём бензобака, л	3	3	3	3	3
Расход топлива, л/ч	1,4	1,4	1,4	1,4	1,4
Производительность, кв.м/час	100	140	140	170	150
Производительность, куб.м/час	10	25	28	36	40

	VS - 246 E 10	VS - 246 E20	VS - 309
Режимы уплотнения
Щебень	Допустимый	Допустимый	Рекомендуемый
Грунты(смешанный грунт, суглинки)	Допустимый	Рекомендуемый	Рекомендуемый
Песок	Допустимый	Рекомендуемый	Рекомендуемый
Тротуарная плитка, брусчатка (с применением демпфирующего коврика )	Рекомендуемый	Допустимый	Недопустимый
Асфальт, асфальтобетон	Допустимый	Недопустимый	Недопустимый
Технические характеристики
Ширина рабочей зоны плиты, м	0,41	0,43	0,50
Габариты(ДхШхВ), мм	980х450х1010	1020х450х1040	1340х500х900
Масса эксплуатационная, кг без воды с водой	120 130	150 160	300
Глубина уплотнения сыпучих материалов за 4 прохода до 97%, мм	220	300	400
Вынуждающая центробежная сила, кН	21,3	26,6	40
Частота вибрации, Гц	93	80	72
Скорость движения по сыпучим материалам, м/мин	20-25	20-25	20-25
Двигатель HONDA, модель	GX 160	GX 200	GX 270
Мощность двигателя, кВт (л.с)	3,6 (4,8)	4,1 (5,5)	6 (8)
Объём бензобака, л	3	3	5,3
Расход топлива, л/ч	1,4	1,4	2,5
Производительность, кв.м/час	140	160	180
Производительность, куб.м/час	32	50	72

Конструкционными особенностями наших виброплит являются:

	1. Надёжность  — Надёжный вибратор, оснащённый специализированными виброустойчивыми подшипниками SKF, который надёжно закреплён при помощи высокопрочных болтов. — На всех наших виброплитах установлен оригинальный двигатель Honda японского производства профессиональной серии GX с датчиком уровня масла. — Виброплиты оснащены высокоэффективными виброгасящими подушками (VS- 309 — виброгасителями). При правильной эксплуатации и обслуживании наши машины сохраняют работоспособность 5 лет и более. Гарантия на все модели виброплит составляет год, на двигатели Honda – 3 года. Всё это обеспечивает низкие эксплуатационные расходы, то есть низкую стоимость владения машиной.
	2. Высокая ремонтопригодность. — Доступность сервиса и запчастей. Всегда в наличии, выбор по каталогам, наши запчасти существенно дешевле импортных. — Простота в обслуживании муфты сцепления. Лёгкая замена колодок. Муфта очень надёжная. Колодки массивные, рассчитаны на весь срок службы виброплиты, а это 5-7 лет. Проблемы могут возникнуть только при неправильной эксплуатации машины – работа на неполных оборотах, «синдром плохо выжатого сцепления». Для замены колодок достаточно снять внешнюю крышку муфты. Рекомендуем приобретать и устанавливать колодки в комплекте: 2 колодки, 2 пружины. — Лёгкая и быстрая смена масла. Автомобильное минеральное масло в вибраторе (SAE10W-30). Это же масло используется в двигателе. — Лёгкая замена клиновых ремней. Для проведения этой операции достаточно лишь снять защитный кожух и отжать специальный упор. — Удобное крепление вибратора. Вибратор закреплён на основании при помощи высокопрочных винтов и при необходимости может быть без проблем снят. Винты вибратора не посажены на клей, как у многих других производителей. Требуется лишь затягивать их при установке с указанным в инструкции моментом.
	3. Удобство эксплуатации. — Система смачивания основания плиты. На наших машинах предусмотрена система смачивания основания плиты. Наличие системы орошения рабочей поверхности является обязательным условием для успешного проведения работ по уплотнению асфальтобетонных смесей. Смачивание поверхности материала исключит его налипание на подошву плиты. — Бак для воды На виброплитах установлен бак для воды. Бак для воды представляет собой пластиковую ёмкость объёмом 10 л, которая обеспечивает длительную работу с увлажнением рабочей зоны. На баке установлен шаровой кран, соединённый специальным шлангом с основанием плиты. Удачное расположение бака (рядом с оператором) не случайно – вода уменьшает воздействие вибрации на руки оператора. Наши машины прошли сертификацию на допустимость вибрационных нагрузок, которые не превышают санитарных норм и позволяют работать по 8 часов в день каждому оператору. — Эргономичное водило. Легко управлять, поворачивать и даже тянуть назад. — Виброизолирующая рукоять на водило. Новый тип рукояти снижает уровень вибрационного воздействия на оператора в 5 раз. Попробовав однажды, отказаться от удовольствия работы с такой рукоятью уже невозможно.
	4. Удобство транспортировки.  — Рукоятки и траверсы для подъёма. Конструкцией наших виброплит предусмотрены рукоятки для подъёма машины, траверса для подъёма (для VS-309). — Съёмные колёса позволяют легко и быстро перемещать машину по рабочей зоне и при её транспортировке. Колёса легко и быстро снимаются и переводятся в транспортное положение. На новых моделях предусмотрено крепление колёс на водило.
	5. Деликатность и точность. Продуманность конструкции. — Форма плиты. Оптимальная форма плиты и её основания – необходимое условие для обеспечения качества выполняемых работ. Основание не не случайно напоминает по форме плоскодонную лодку. Именно такая форма позволяет виброплите словно плыть по обрабатываемой поверхности, обеспечивая её гладкость и ровность. Правильный угол атаки позволяет машине не зарываться и не тонуть в мягких грунтах. Правильно рассчитанные радиусы закругления углов основания позволяют не оставлять полос на асфальте. — Возможность использования виброгасящего коврика. Применение виброгасящих или демпфирующих ковриков на подошвах виброплит делает их незаменимыми при работе с дорожной плиткой, брусчаткой и бордюрным камнем. Коврик для виброплиты предохраняет плитку от повреждений и сколов при укладке. Коврик поставляется с системой крепления. Крепёж также входит в комплект. Время подготовки к работе с ковриком составляет не более трёх минут.
