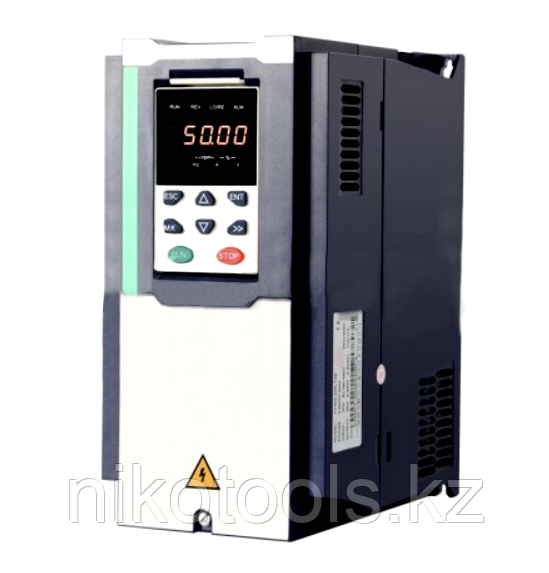

Частотный преобразователь VFD500, 380 В, 15 кВт Кастон

Серия общепромышленных преобразователей частоты, с диапазоном мощностей от 0,75 до 710 кВт. Современный дизайн, компактное исполнение. Более 3 тысяч различных мощностей этой серии уже установлены в Казахстане. И используются в следующих приложениях: насосы, конвейера, компрессоры, вентиляторы, токарные станки, ГПМ, стенды СДТ, упаковочные машины, вибраторы, дробилки, питатели, мешалки, экструдеры, промышленные стиральные машины.

Основные функциональные возможности

• Тормозной транзистор (тормозной прерыватель) встроен в моделях до: 22 кВт (включительно);
• Настраиваемое время разгона и торможения: 0...60 000 с;
• Выбор кривой разгона/торможения: линейная или S-образная;
• Режимы управления электродвигателем: векторный (с датчиком обратной связи VC или без датчика обратной связи SVC) и скалярный (V/f);
• Автонастройка электродвигателя: статическая или с вращением двигателя;
• Режим экономии электроэнергии для насосов и вентиляторов;
• Встроенный ПИД-регулятор для поддержания заданной величины в автоматическом режиме (давление, температура и т.д.);
• Простой ПЛК для задания циклов работы (16 шагов, для каждого выбирается время, скорость и направление);
• Многоскоростной режим: до 16 скоростей;
• Блоки сравнения (bit, real);
• Виртуальное реле с настраиваемой задержкой на вкл/выкл;
• Торможение постоянным током;
• Запуск с подхватом на вращающийся двигатель;
• Встроенный счетчик;
• Два набора параметров электродвигателя;
• Дроссель в звене постоянного тока встроен у моделей: от 220 кВт и выше;
• Обеспечение защит: по току, напряжению, от потери фаз вход/выход, от перегрева преобразователя частоты, от перегрева электродвигателя (опционально);
• Поддерживаются платы расширения: энкодерные (PG), входов/выходов (I/O), коммуникационные (CANopen).

• Питание: 3×380 В (-15...+10 %);
• Перегрузочная способность: G-тип (тяжелый тип нагрузки) - 60 сек при 150 %, P-тип (легкий тип нагрузки) - 60 сек при 120 %;
• Встроенный коммуникационный интерфейс: RS-485, протокол Modbus RTU;
• Количество дискретных входов: 5;
• Количество высокоскоростных импульсных входов: 1 (до 50 кГц);
• Количество дискретных выходов: 3 (1 - типа "открытый коллектор", высокоскоростной до 50 кГц; 1 - типа "открытый коллектор"; 1 - релейный, с "перекидным контактом");
• Количество аналоговых входов: 2 (поддержка масштабируемого сигнала 0...10 В или 0...20 мА);
• Количество аналоговых выходов: 2 (поддержка масштабируемого сигнала 0...10 В или 0...20 мА);
• Максимально допустимая длина моторного кабеля (без использования дополнительного оборудования): 50 метров неэкранированного кабеля;
• Выходная частота: 0.00…600.00 Гц (V/f), 0.00…200.00 Гц (SVC), 0.00…400.00 Гц (VC);
• Диапазон регулирования: 1:100 (V/f), 1:200 (SVC), 1:1000 (VC);
• Точность поддержания скорости: ±0.5 % (V/f), ±0.2 % (SVC), ±0.02 % (VC);
• Точность поддержания крутящего момента: 10% до 5 Гц и 5% выше 5 Гц (SVC), 3.0% (VC).

Модификации

Комплектность

• Преобразователь частоты;
• Руководство по эксплуатации (на английском языке);
• Руководство по быстрому старту (на русском языке);
• Гарантийный талон.
•
